وصف مفصل

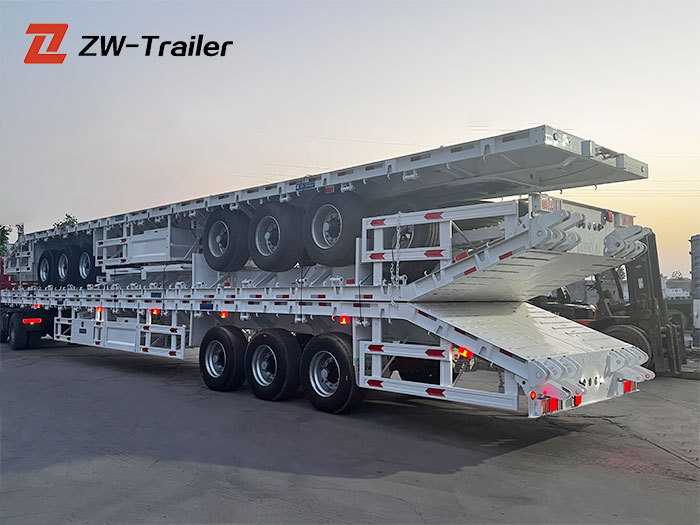

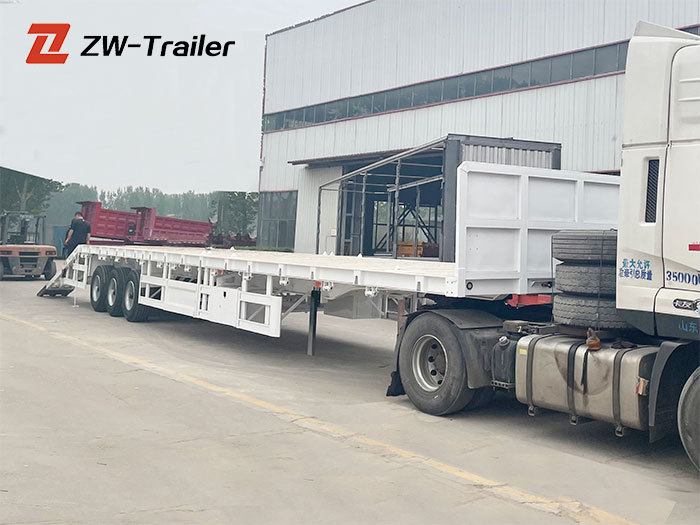

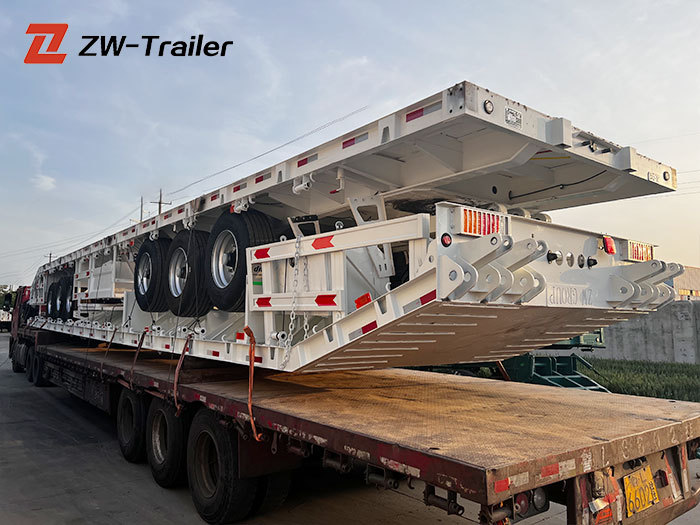

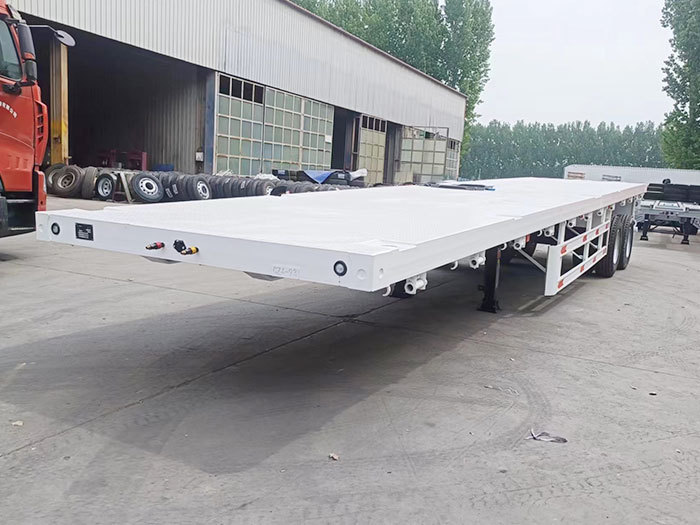

تم تصميم مقطورة ZW Group ثلاثية المحاور ذات السطح المسطح مع سلم لخدمة الناقلين المحترفين الذين يحتاجون إلى منصة متينة ومتعددة الاستخدامات للأحمال الثقيلة والكبيرة. مصنفة لتحمل حمولة تصل إلى 60 طنًا، تتميز هذه المقطورة ثلاثية المحاور بعوارض رئيسية من الفولاذ عالي القوة Q345B/T700، وسطح معزز، ومعدات تشغيل مختارة بعناية لإنشاء مقطورة موثوقة للحاويات متعددة الوسائط، ومواد البناء، ومنتجات الصلب، والآلات الثقيلة والبضائع المتخصصة. يحسن سلم الوصول الخلفي المدمج السلامة والكفاءة التشغيلية - وهي تفاصيل أساسية لعمليات التحميل، والتثبيت، والتفتيت، والتغطية.

المواد الهيكلية وهندسة الهيكل

في قلب المقطورة توجد عوارض رئيسية ملحومة من الفولاذ عالي القوة Q345B أو T700. يوفر هذا الاختيار توازنًا بين قوة الشد، والليونة، ومقاومة التعب - وهي صفات ضرورية لدورات التحميل الثقيل المتكررة. يتم تعزيز العوارض الرئيسية وملحومة في قسم I مستمر لمقاومة إجهاد الالتواء، والانحناء، والصدمات التي تواجهها أثناء العمليات طويلة المدى وخارج الموقع. يتم وضع العوارض العرضية، وألواح التعزيز، والدعامات بشكل استراتيجي بناءً على تحليل الإجهاد للحفاظ على استواء المنصة تحت الحمل وإطالة عمر الخدمة.

السطح والحماية السطحية

تشمل خيارات السطح لوحة فولاذية ماسية بسمك 3 مم أو 4 مم، مما يوفر سطحًا غير قابل للانزلاق ومقاومة ممتازة للتآكل. قبل الطلاء، يخضع كل هيكل لعملية سفع بالرمل لإزالة القشور والملوثات. يتم تطبيق طبقة أساسية مضادة للتآكل من مكونين، تليها طبقة نهائية من البولي يوريثين تقاوم التقشير، وتدهور الأشعة فوق البنفسجية، والتآكل. تم تصميم هذه الحماية متعددة المراحل خصيصًا لتحمل البيئات الساحلية والرطبة التي يواجهها عملاء التصدير.

المحاور، والتعليق، ومعدات التشغيل

يتم ضمان الاستقرار وتوزيع الحمولة بثلاثة محاور بسعة 13 طنًا من مصنعين موثوقين مثل FUWA أو BPW (قياسي)، مع توفر بدائل تحمل علامة ZW. نظام التعليق القياسي هو نظام ميكانيكي ثقيل من النوع الأمريكي مع نوابض متعددة الأوراق (خيارات 10/13 ورقة). يتفوق هذا التكوين في امتصاص الصدمات وتوزيع الحمولة بشكل متسق عبر مجموعة المحاور الثلاثية، مما يقلل من الحمولة الزائدة المحلية ويقلل من إجهاد الهيكل على المدى الطويل. بالنسبة للمتطلبات المتخصصة، يتوفر خيار تعليق بالوسادة الهوائية لتحسين امتثال الرحلة وارتفاع الرحلة القابل للتعديل للتحويلات متعددة الوسائط.

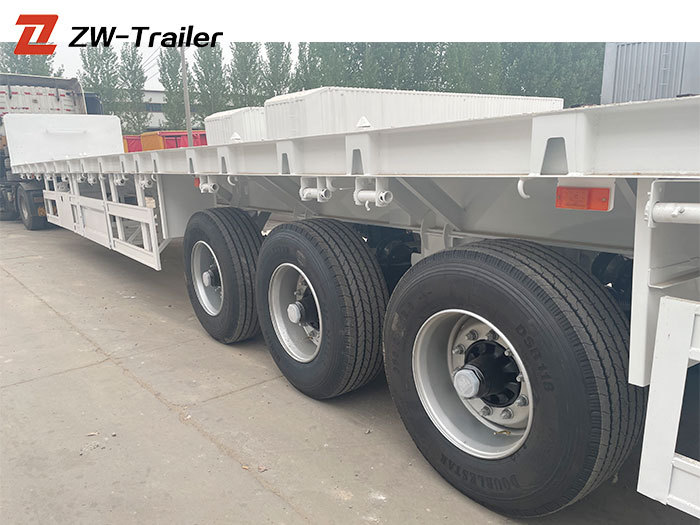

الإطارات، والجنوط، وملامسة الأرض

تتم شحن المقطورة مع 12 إطارًا نصف قطري مقاوم للحرارة والحمل - 12.00R22.5 أو 315/80R22.5 - مثبتة على جنوط فولاذية معززة. يحسن هذا الترتيب الجر، وتبديد الحرارة، وعمر المداس تحت سرعات الطرق السريعة المطولة والأحمال الثقيلة. يعد اختيار الإطارات الصحيح وتضخيمها أمرًا بالغ الأهمية للسلامة وكفاءة الوقود؛ تدعم مواصفات المقطورة ضغط الإطارات التجارية القياسية وممارسات الصيانة.

أنظمة الفرامل، والكهرباء، والسلامة

تستخدم مقطورة ZW ذات السطح المسطح نظام فرامل هوائية مزدوج الخط مع صمام تتابع/طوارئ من WABCO أو ما يعادله لضمان قدرة موثوقة وسريعة على التوقف تحت الحمولة الكاملة. يتوافق النظام الكهربائي 24V مع معايير ISO 1185 للحفاظ على التوافق مع وحدات الجر العالمية ودعم الإضاءة، والمؤشرات، والأجهزة الكهربائية المساعدة. تشمل أحكام السلامة علامات عاكسة ونقاط تثبيت قوية للأحزمة والسلاسل. تم تصميم المقطورة لتفضيل التعامل المتوقع والتكامل المباشر في إدارة فرامل الأسطول الحديث.

معالجة الحاويات والمرونة

تشمل المعدات القياسية 12 مجموعة من أقفال ISO الملتوية لتأمين حاويات الشحن - مما يسمح بتكوينات لحاوية واحدة 40 قدمًا، أو حاويتين 20 قدمًا، أو حاوية واحدة 20 قدمًا بالإضافة إلى البضائع العامة. يسهل هندسة السطح المسطح التحولات السريعة بين البضائع المعبأة في حاويات والبضائع المفكوكة، مما يجعل المقطورة أصلًا مرنًا لمحطات الوسائط المتعددة، والموانئ، والناقلين الإقليميين، ولوجستيات البناء.

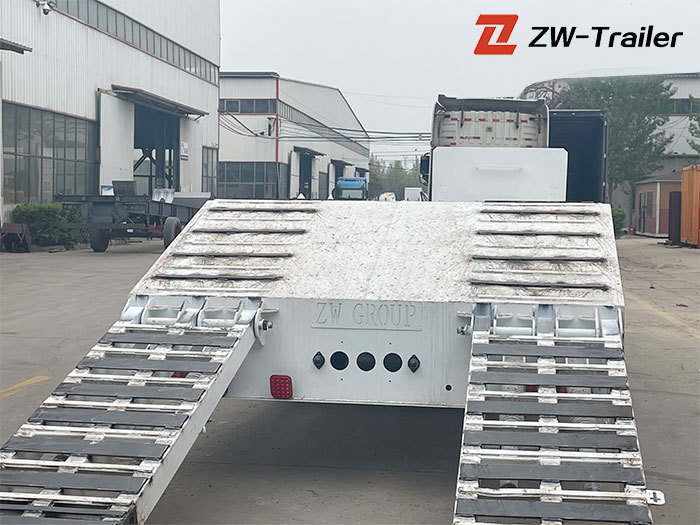

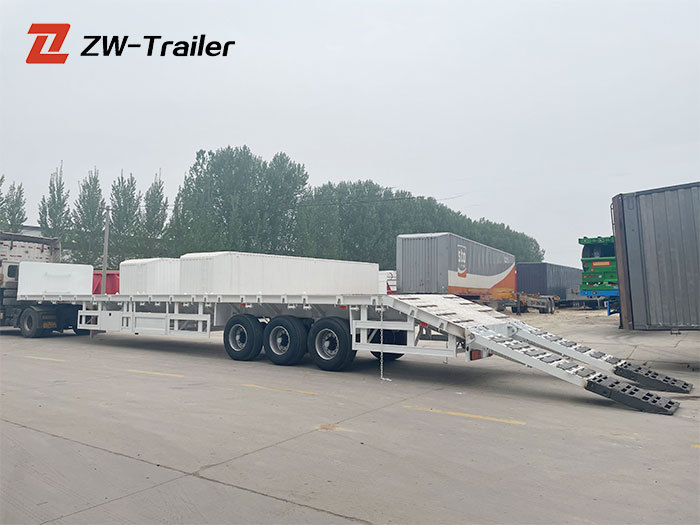

سلم خلفي مدمج - إضافة عملية للسلامة

تم تصميم سلم الوصول الخلفي القوي للاستخدام المتكرر والوصول الرأسي الآمن. يقلل من الوقت اللازم لتأمين البضائع، والتغطية، والتفتيش البصري، ويقلل من الحاجة إلى السلالم المحمولة التي يمكن أن تخلق عدم كفاءة أو مخاطر السلامة. يقع السلم لتجنب التداخل مع عمليات الحاويات مع بقائه في متناول الطاقم.

هبوط العجلات، ودبوس الملك، وواجهة الاقتران

تم تجهيز المقطورة بأرجل هبوط ثنائية السرعة من JOST أو ما يعادلها بسعة 28 طنًا توفر تعاملًا مستقرًا أثناء الاقتران والانفصال. تشمل خيارات دبوس الملك أنواعًا قياسية في الصناعة 2 بوصة (50#) أو ثقيلة 3.5 بوصة (90#) ملولبة مصنوعة من الفولاذ عالي الشد لضمان اتصال آمن بوحدة الجر. تم تصنيع جميع واجهات الاقتران وفقًا للمعايير الدولية لتركيب واستبدال متوقع.

التحقق من الأداء وضمان الجودة

تخضع كل مقطورة ثقيلة من ZW Group لاختبارات تحميل ثابتة وديناميكية صارمة للتحقق من سلامة الهيكل. تحاكي إجراءات الاختبار الحمولة الكاملة البالغة 60 طنًا تحت أنماط إجهاد مختلفة للتحقق من انحراف العارضة الرئيسية، واستجابة العارضة العرضية، ومتانة مفاصل اللحام. تتجاوز هذه الاختبارات المعايير الأساسية للصناعة لضمان أداء المقطورة بشكل موثوق تحت الظروف الواقعية. يمكن توفير وثائق اختبارات التحميل مع الشحنات كجزء من ضمان الجودة.

التطبيقات النموذجية والمستخدمون المستهدفون

تم بناء هذه المقطورة نصف المقطورة ثلاثية المحاور ذات السطح المسطح خصيصًا لمجموعة من مهام النقل الثقيل بما في ذلك:

• توزيع الحاويات متعددة الوسائط بين الموانئ، والمستودعات، والمحطات الداخلية.
• نقل مواد البناء مثل العوارض، والعناصر سابقة الصب، ومعدات تسوية الأرض.
• نقل منتجات الصلب - الألواح، واللفائف، والتجمعات الفولاذية المصنعة.
• نقل المعدات الصناعية الثقيلة والبضائع العامة غير المعبأة في حاويات.

المستفيدون الرئيسيون هم مشغلو الأساطيل، ومشغلو الموانئ، وفرق لوجستيات المشاريع، وأساطيل التأجير والمقاولون الذين يحتاجون إلى مقطورة قوية، وقابلة للتكوين بسهولة مع أداء طويل الأجل متوقع.

أفضل الممارسات التشغيلية وإرشادات الصيانة

لتعزيز وقت التشغيل وإجمالي تكلفة الملكية، يجب على المشغلين اتباع خطة صيانة منظمة: فحوصات ما قبل الرحلة اليومية (الإطارات، الأضواء، السلالم، أقفال الالتواء)، التفتيش الأسبوعي لشدادات التعليق وحزم النوابض، فحوصات عزم الدوران الشهرية لصواميل العجلات ودبوس الملك، وفترات زمنية مجدولة للتشحيم لمعدات الهبوط ونقاط المحور. يوصى بإجراء فحوصات دورية للهيكل لسلامة الطلاء وحالة اللحام، خاصة للمركبات العاملة في البيئات الساحلية أو التآكلية. يساعد استخدام قطع خدمة موصى بها من المصنع ومراكز الخدمة المعتمدة في الحفاظ على الضمان وأداء السلامة.

التخصيص والتكوينات الاختيارية

تقدم ZW Group تخصيصًا لتتوافق مع اللوائح الإقليمية وتفضيلات العملاء: علامات محور بديلة ونسب، تعليق بالوسادة الهوائية لراحة الرحلة، نقاط ربط إضافية، صناديق أدوات، أوتاد قابلة للإزالة، أو طول وعرض سطح مخصص ضمن الحدود الهندسية المذكورة في المعلمات. يجب على العملاء تحديد الخيارات المطلوبة عند الطلب لضمان اعتبارات الوقت المسبق والتكامل في المصنع.

اللوجستيات، الوقت المسبق، وقدرة الإنتاج

الوقت المسبق القياسي للإنتاج في المصنع هو 20-30 يوم عمل بعد استلام الدفعة. تحتفظ ZW Group بقدرة توريد تبلغ حوالي 300 مجموعة شهريًا، مما يتيح جداول تسليم تنافسية لطلبات الأساطيل المتوسطة إلى الكبيرة. تتبع التعبئة والتغليف للتصدير معايير التصدير لحماية الأسطح الحرجة والمكونات الميكانيكية أثناء النقل البحري والبرية.

لماذا تختار ZW Group - المصداقية والقيمة

تضع ZW Group هذه المقطورة نصف المقطورة ثلاثية المحاور ذات السطح المسطح كتوازن بين سلامة الهيكل، والسلامة التشغيلية، وكفاءة التكلفة الإجمالية. يضمن اختيار مكونات موثوقة (محاور FUWA/BPW، معدات هبوط JOST، مكونات فرامل على طراز WABCO) وبرنامج طلاء واختبار صارم موثوقية في بيئات التشغيل الصعبة. بالنسبة للمشغلين الذين يقيمون سعر مقطورة ثلاثية المحاور ذات السطح المسطح الثقيلة مقابل قيمة دورة الحياة، تم تصميم هذا النموذج لتقليل وقت التوقف والصيانة مع تعظيم قدرة الحمولة.

الامتثال وجاهزية التصدير

يتوافق النظام الكهربائي للمقطورة ومواصفات الاقتران مع المعايير الدولية المعترف بها على نطاق واسع (ISO 1185 للوصلات الكهربائية). تم اختيار أنظمة الطلاء والحماية من التآكل لدعم التصدير إلى المناطق الرطبة والساحلية. يجب على العملاء الذين يحتاجون إلى شهادة محددة أو وثائق إضافية لإتمام التخليص الجمركي استشارة ممثل المبيعات الخاص بهم عند تقديم الطلب.

الطلب، الضمان، ودعم ما بعد البيع

تغطي شروط الضمان القياسية عيوب التصنيع وسلامة الهيكل وفقًا للعقد. توفر شبكة ما بعد البيع لـ ZW Group قطع غيار، وإرشادات فنية، وتوصيات صيانة لضمان استمرارية التشغيل. بالنسبة لمشتريات الأساطيل الكبيرة، يمكن ترتيب حزم دعم ما بعد البيع الممتدة وعقود الصيانة المجدولة.

الأسئلة الشائعة

Q1: ما هي الفائدة الرئيسية للسلم المدمج في هذه المقطورة ذات السطح المسطح؟

يعزز السلم سلامة وكفاءة المشغل من خلال تمكين الوصول الآمن والسريع إلى السطح للتفتيش، والتثبيت، والتغطية. يقلل من الحاجة إلى السلالم المحمولة ويقلل الوقت المستغرق في مهام مناولة البضائع، مما يحسن أوقات الدوران في نقاط التحميل.

Q2: هل يمكن لهذه المقطورة ذات السطح المسطح 60T حمل الحاويات والبضائع العامة؟

نعم. مع تركيب 12 قفل ISO ملتوي كمعيار، يمكن للمقطورة حمل حاوية واحدة 40 قدمًا أو مجموعات من حاويات 20 قدمًا بأمان. يدعم سطح المقطورة المسطح أيضًا مجموعة واسعة من البضائع العامة بما في ذلك الصلب، ومواد البناء، والآلات.

Q3: هل الطلاء مقاوم للصدأ للبيئات الساحلية؟

تم تصميم نظام السفع بالرمل + طبقة أساسية مضادة للتآكل من مكونين + طبقة نهائية من البولي يوريثين لمقاومة التآكل والعوامل الجوية، مما يجعل المقطورة مناسبة للمناخات الساحلية والرطبة. يوصى بإجراء فحوصات دورية وترميم الطلاء التالف للحفاظ على الحماية طويلة الأجل.

Q4: ما هو الوقت المسبق المقدر لطلب جديد؟

الوقت المسبق القياسي للإنتاج هو عادة 20-30 يوم عمل بعد الدفعة. قد تطيل التكوينات المخصصة الوقت المسبق؛ يجب على العملاء تأكيد التوقيت أثناء تقديم الطلب.

Q5: ما هي ماركة المحور ومعدات الهبوط التي تستخدمونها؟

تستخدم ZW Group عادة محاور FUWA أو BPW ومعدات هبوط JOST كخيارات قياسية. يمكننا استيعاب علامات تجارية موثوقة أخرى بناءً على الطلب لمطابقة تفضيلات المشغل أو شبكات الخدمة الإقليمية.

ملاحظات ختامية - مزايا تشغيلية واعتبارات عائد الاستثمار

بالنسبة لمديري الأساطيل الذين يقيمون سعر مقطورة ثلاثية المحاور ذات السطح المسطح الثقيلة مقابل الأداء، تقدم مقطورة ZW Group ثلاثية المحاور 60 طنًا ذات السطح المسطح قيمة واضحة: هيكل فولاذي متين، مكونات متوافقة دوليًا، وحماية من التآكل مطبقة بعناية. يقلل السلم المدمج والتكوين الجاهز للحاويات من الاحتكاك التشغيلي ويزيد من المرونة. عند قياسها عبر سعة الحمولة، فترات الصيانة، وعمر الخدمة المتوقع، تم تصميم المقطورة لتقديم تكاليف دورة حياة تنافسية ووقت تشغيل موثوق لعمليات النقل واللوجستيات الصعبة.

للاستفسار عن الأسعار، خصومات الحجم، عمليات تفتيش المصنع، أو لشراء مقطورة سطح مسطح 60 طنًا مباشرة من المصنع، اتصل بنا. تسمح أنظمة التحكم في الجودة وقدرة الإنتاج لدينا بالتعامل الفعال مع طلبات الوحدات الفردية وكذلك مشتريات الأساطيل الكبيرة.
