مقدمة المنتج

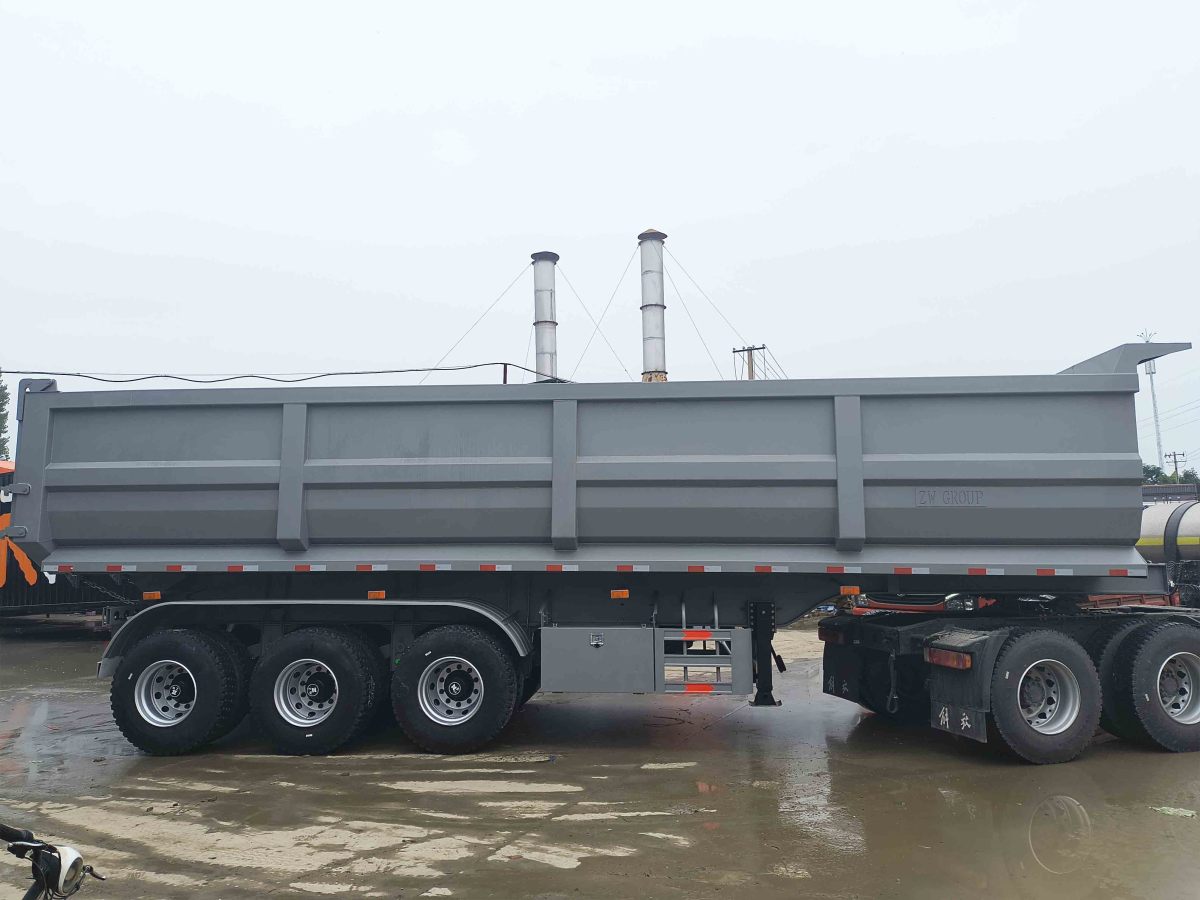

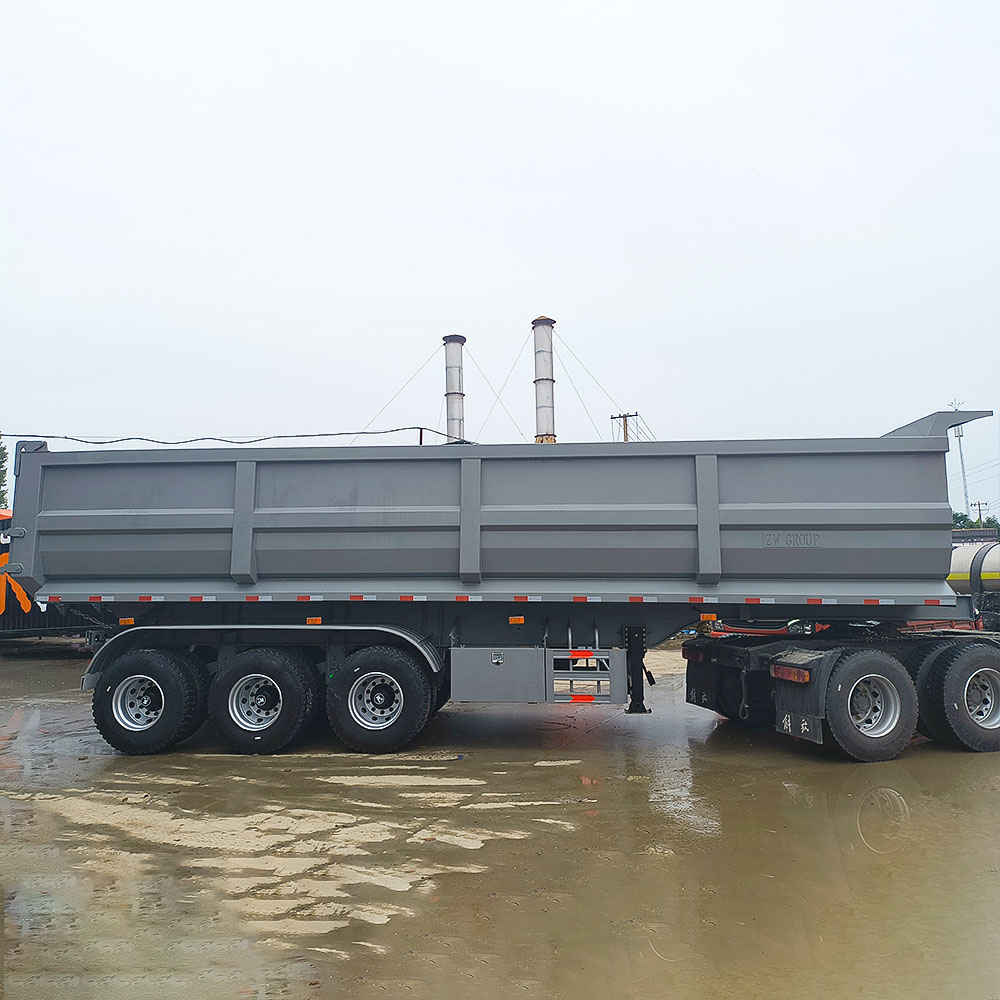

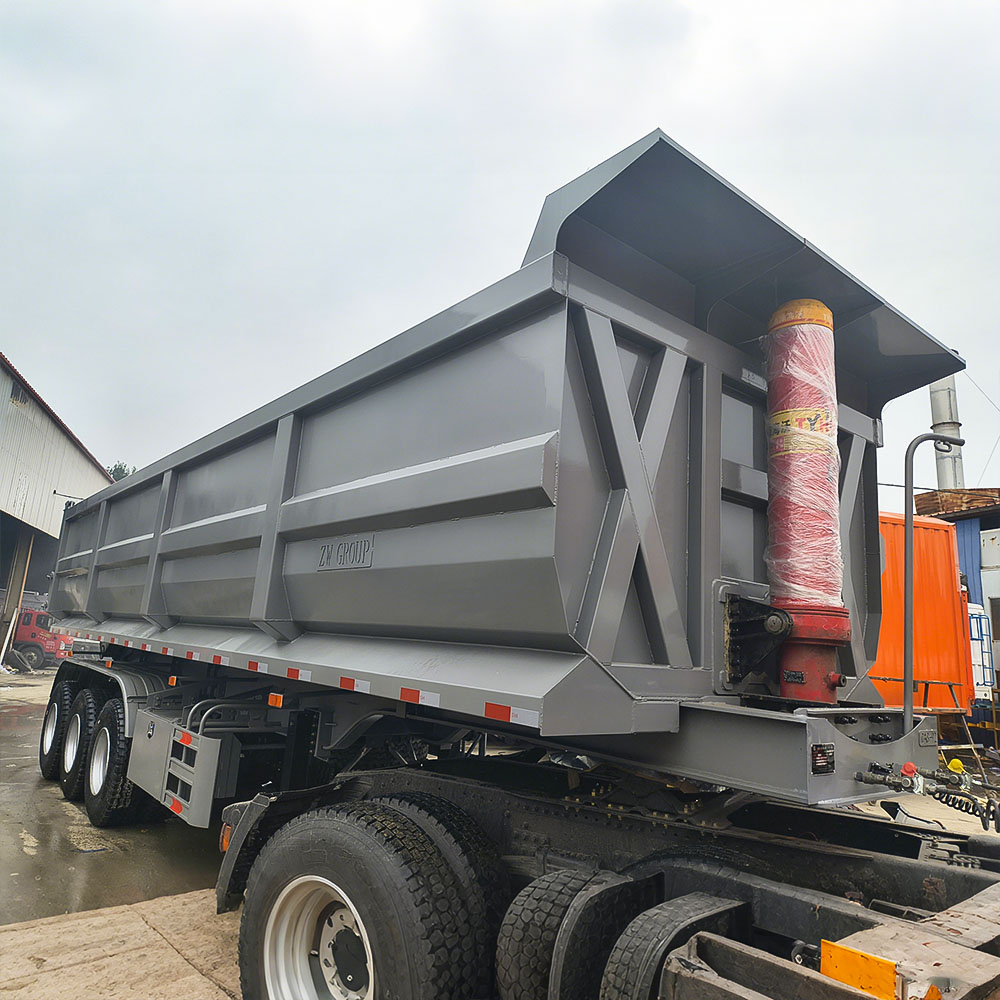

تم تصنيع مقطورة التفريغ ثلاثية المحاور الثقيلة من قبل مجموعة ZW GROUP، وهي مقطورة نصف مخصصة لتفريغ المواد السائبة الثقيلة مثل الرمل والحجارة والحصى. بفضل صندوق سعة 40 مترًا مكعبًا وحمولة مقدرة تبلغ 60 طنًا، توفر هذه المقطورة ثلاثية المحاور توازنًا بين السعة العالية والمكونات الهيكلية القوية لتلبية متطلبات أعمال الطرق والمحاجر والخدمات اللوجستية للتعدين - خاصة في المناطق التي تكون فيها الطرق صعبة.
المميزات والفوائد الرئيسية
- جسم عالي السعة 40 م³: حجم مُحسّن للرمل والركام، مما يسمح بحمولات فعالة لكل رحلة وتكلفة نقل أقل لكل طن.
- تصميم مربع الجسم للحجارة والحصى: الشكل المربع يزيد من الحجم القابل للاستخدام ويناسب المواد الأثقل مثل الصخور المكسورة والحصى.
- هيكل قوي: هيكل من الصلب الكربوني Q345B مع ألواح علوية/سفلية بسمك 14-16 مم وألواح وسطية مزدوجة بسمك 8 مم؛ ارتفاع العارضة 500 مم لمقاومة الانحناء والالتواء تحت الحمولة.
- تعليق ميكانيكي متين: تعليق ميكانيكي مُكثف ومسننات ورقية من 10 طبقات بعرض 90 مم مصممة لظروف الطرق الوعرة لتحسين المتانة وتقليل الصيانة.

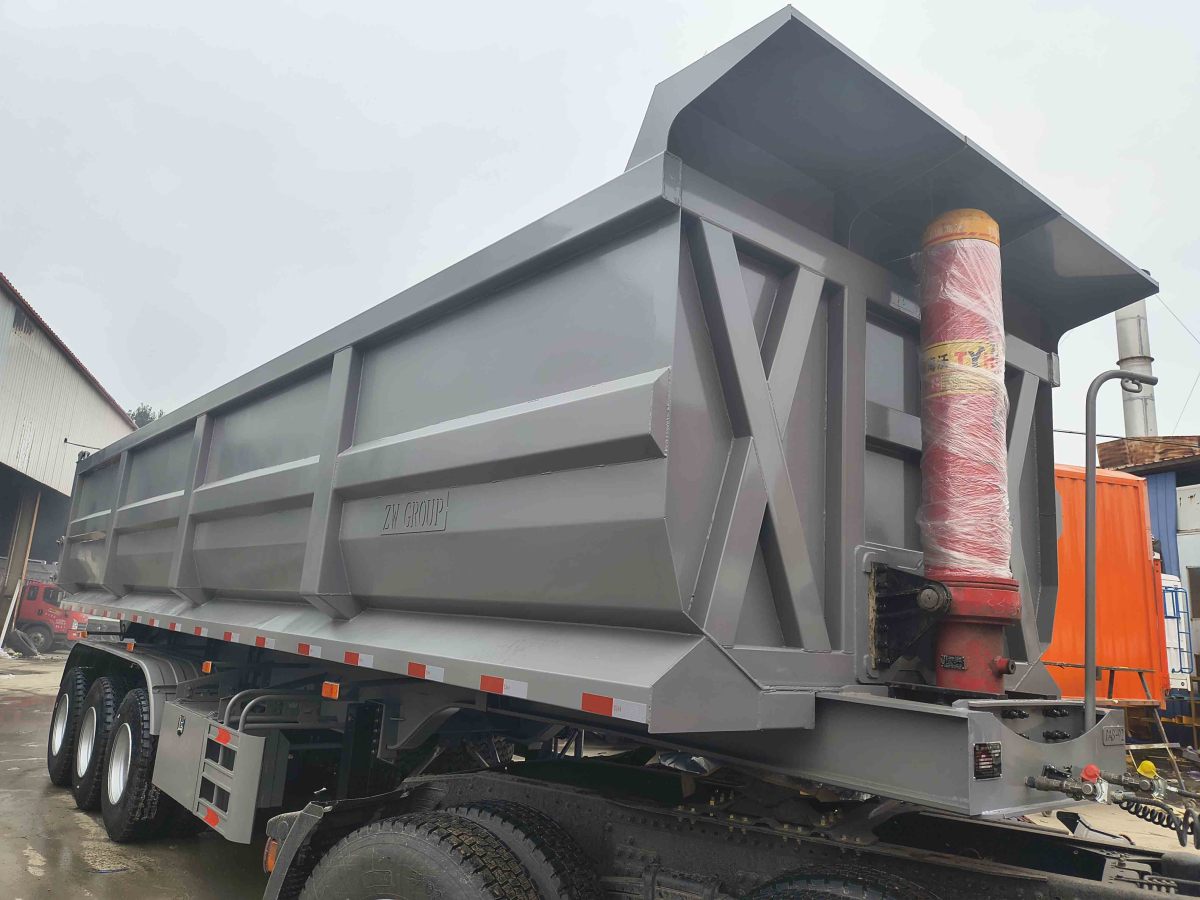

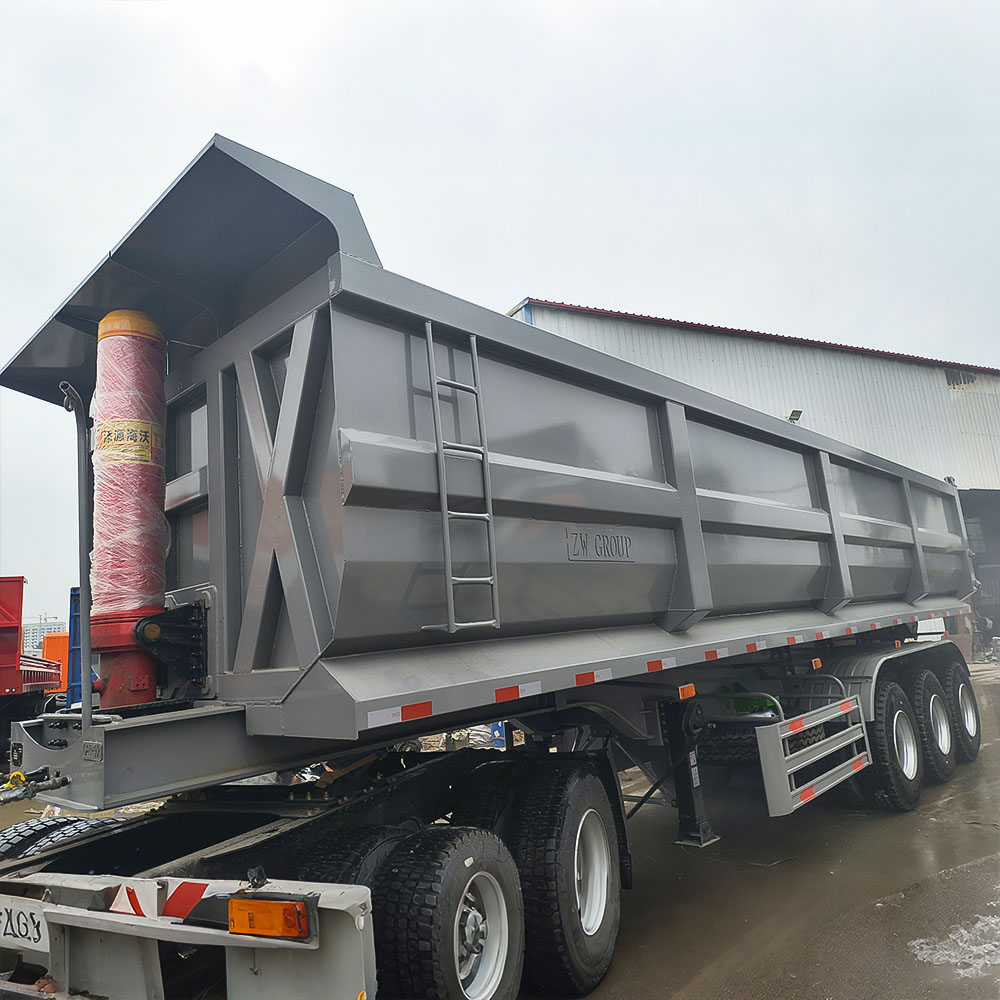

- نظام رفع موثوق: نظام هيدروليكي صيني مثبت لصندوق 40 م³؛ مع خيار تعزيز لدورات العمل الأثقل.
- قدرة حمولة عالية: حمولة مقدرة حوالي 60 طنًا مع الحفاظ على وزن فارغ قريب من 12 طنًا، مما يوفر نسبة حمولة إلى وزن ممتازة.

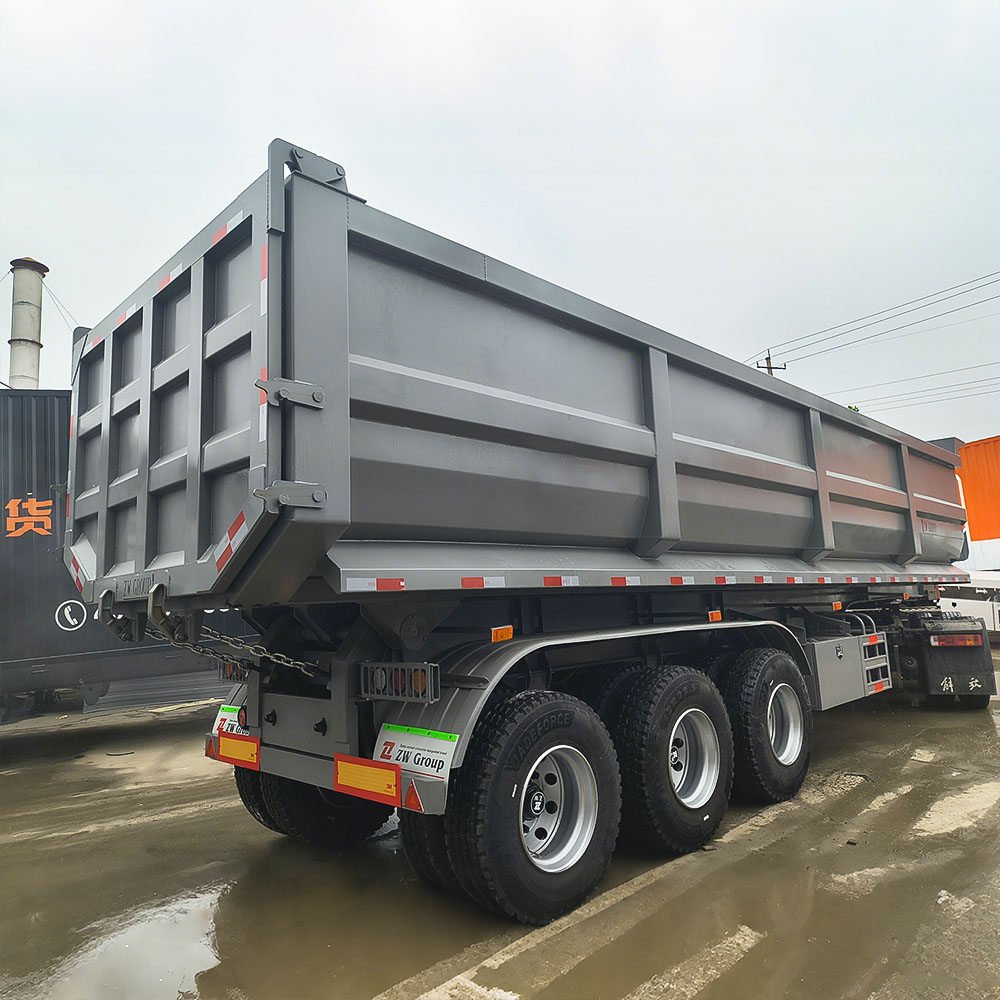

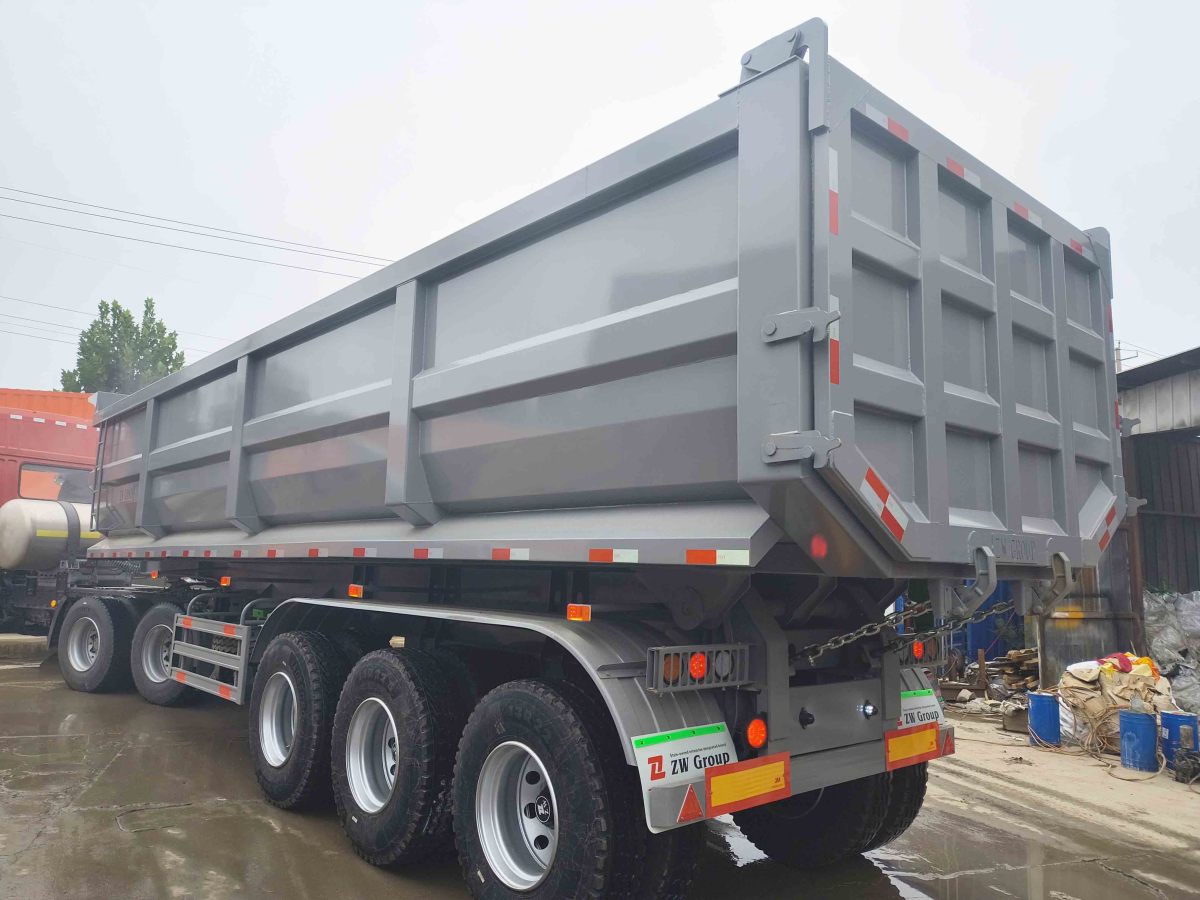

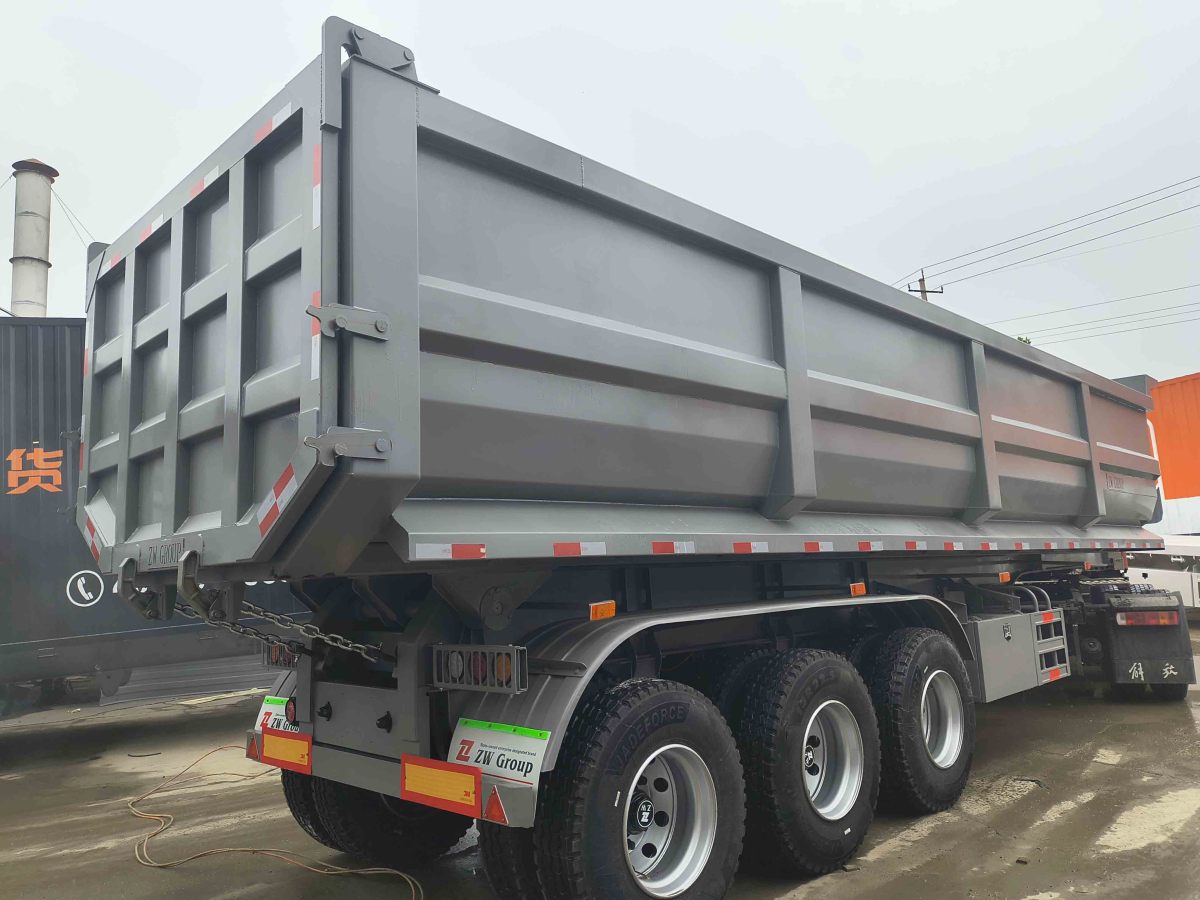

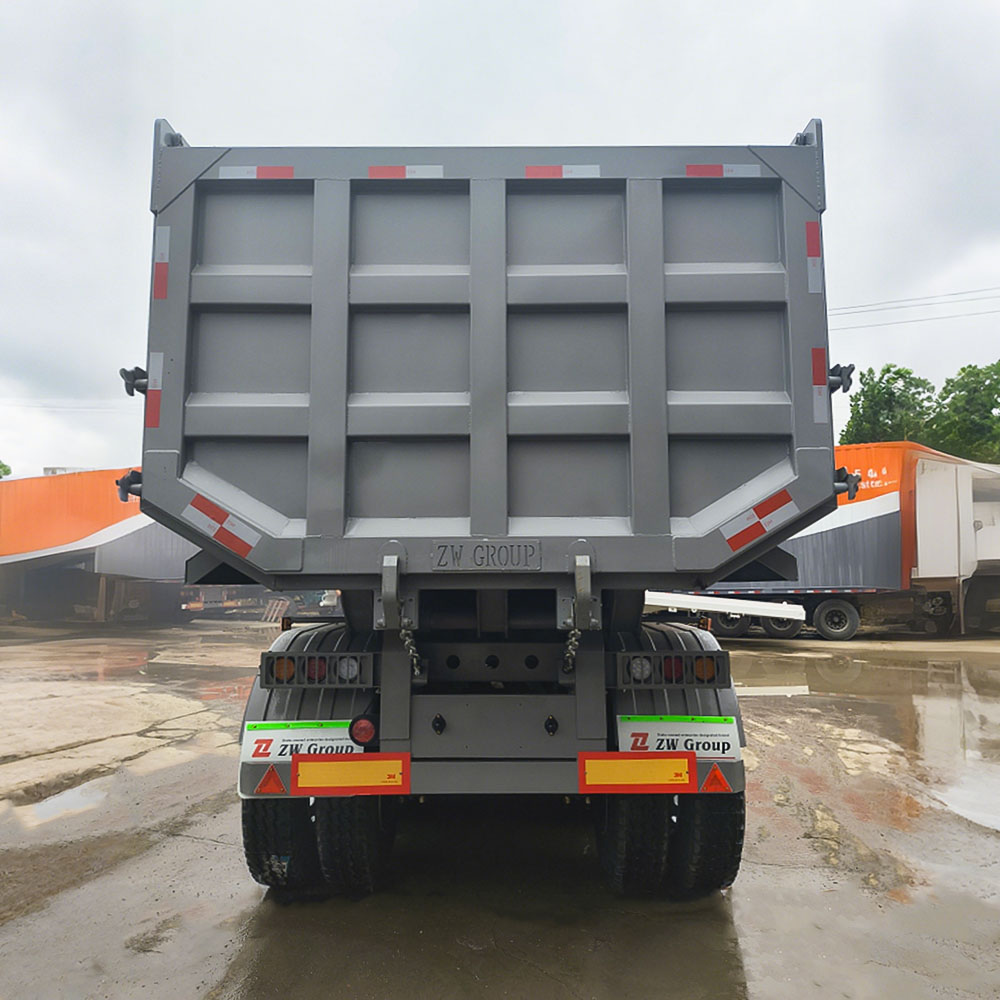

- تفريغ عملي: يمكن للباب الخلفي أن يفتح تلقائيًا عند ميل المقطورة لضمان تفريغ نظيف ومنضبط للرمل أو الركام.
تكوين قابل للتكيف: خيار اختيار جسم على شكل حرف U لتفريغ أنظف للرمل أو شكل مربع لأقصى سعة للحجارة؛ مع إمكانية إضافة خزان وقود/ماء للرحلات الطويلة.
التصميم والمواد - مصممة للاستمرار
تم اختيار كل عضو هيكلي في هذه المقطورة ثلاثية المحاور لتحمل ظروف العمل القاسية. يوفر هيكل الصلب الكربوني Q345B والعوارض الرئيسية ذات المقطع المربع مقاومة ممتازة للتعب والاصطدامات الموضعية الشائعة في بيئات المحاجر والبناء. تم اختيار سماكة الألواح - 8 مم للقاع و6 مم للجوانب - لتحقيق التوازن بين الوزن ومقاومة التآكل؛ جنبًا إلى جنب مع هندسة العارضة الثقيلة (ارتفاع 500 مم)، يوفر الهيكل صلابة متوقعة وعمر خدمة طويل.
اللحام والتجميع
يتبع لحام الهيكل إجراءات معتمدة، مع عوارض مربعة متصلة بمسامير حيثما يلزم لتسهيل الصيانة والاستبدال. يسمح التصميم ببناء ملحوم قياسي أو تصاميم خاصة (حسب الطلب) لاستيعاب القيود التشغيلية المحددة.
التعليق والمحاور وأداء الطريق

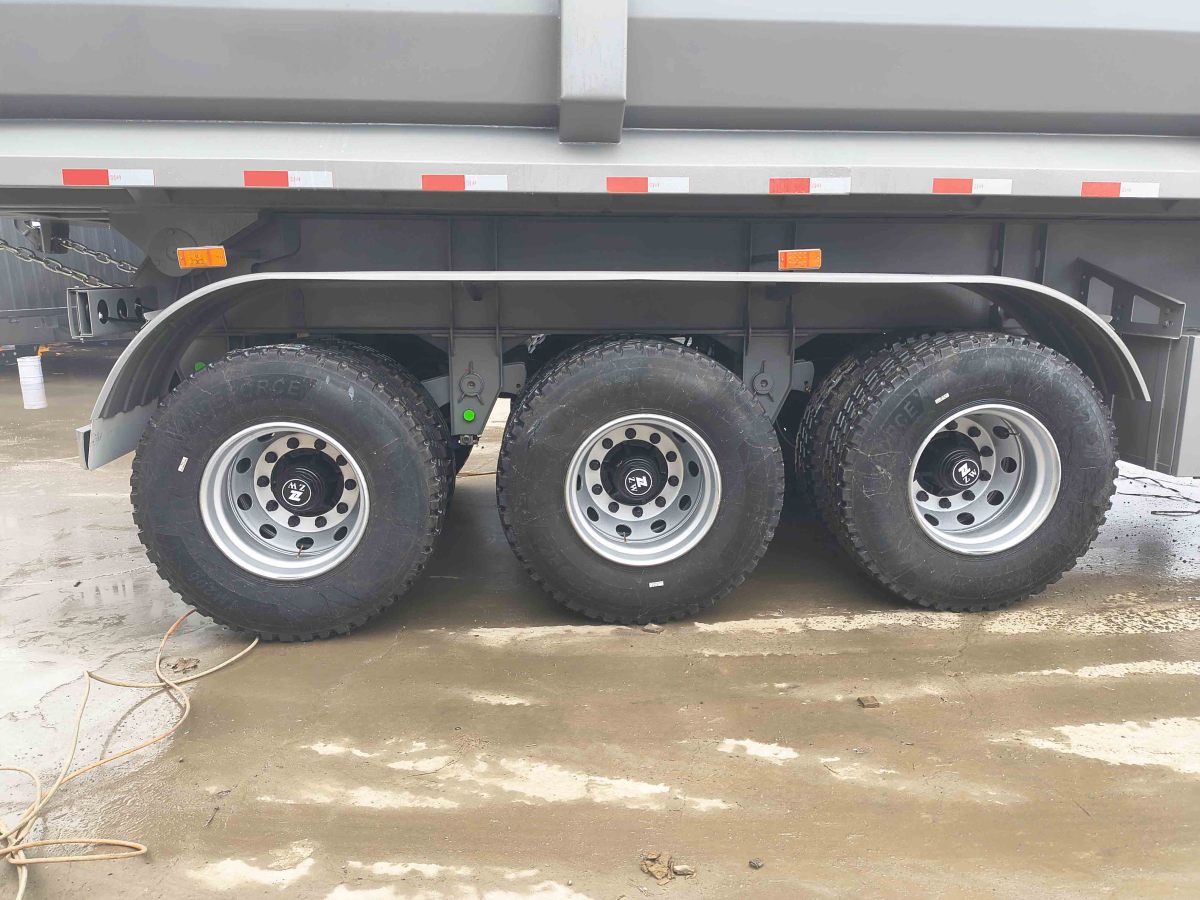

يوزع تكوين المحاور الثلاثة الأحمال على ثلاثة محاور لتحسين الاستقرار وتقليل الضغط على الأرض، وهو أمر مفيد بشكل خاص على الأسطح الناعمة أو الوعرة. يقلل التعليق الميكانيكي مع مسننات ورقية مُكثفة (10 طبقات، عرض 90 مم) من الإجهاد على الهيكل أثناء الأحمال النقطية من الحجارة والأراضي غير المستوية. توفر معدات الهبوط المصنفة بـ 28T وآلية ذات سرعتين دعمًا موثوقًا به في الموقع عند الفصل.
كفاءة التحميل والتفريغ
تم تصميم المقطورة نصف المخصصة للتفريغ للتحميل السريع باستخدام معدات التحميل القياسية (حفارات، لوادر بعجلات). للتفريغ، يوفر الرفع الهيدروليكي تفريغًا مستقرًا ومنضبطًا. يعزز الشكل المربع الحجم للمواد الخشنة، بينما خيار الجسم على شكل حرف U (المتاح من مجموعة ZW GROUP) هو الأمثل للرمل لأنه يقلل من التصاق المواد ويؤدي إلى تفريغ أنظف. عند ميل المقطورة، يفتح آلية الباب الخلفي تلقائيًا لتسهيل إطلاق المواد بسلاسة، مما يقلل من الحاجة إلى التدخل اليدوي وتوقف الموقع.
الحمولة والوزن الفارغ والسعة العملية
مصنفة لحمل ما يصل إلى 60 طنًا مع وزن فارغ يقارب 12 طنًا، توفر المقطورة حمولة صافية عالية. هذا التكوين فعال من حيث التكلفة بشكل خاص حيث تكون المواد الأثقل والأكثر كثافة (مثل الحجر المكسر) شائعة. كما أن الحجم البالغ 40 مترًا مكعبًا يناسب أيضًا المواد الأقل كثافة مثل الرمل، مما يوفر مرونة عبر أنواع متعددة من الوظائف.
خيارات التخصيص
- شكل الجسم: مربع (قياسي) أو على شكل حرف U (للرمل).
- تعزيز الحمولة/الدعامة: نظام رفع معزز اختياري وتصميم عارضة معززة للعمليات التي تتجاوز دورات الحمولة القياسية.
- خزانات مساعدة: يمكن إضافة خزان وقود أو خزان ماء أسفل المقطورة للرحلات الطويلة أو الاستخدام في الموقع.
- خيارات دبوس الملك: قياسي 2.00 بوصة مثبت بمسامير أو 3.5 بوصة للخدمة الشاقة.
معالجة السطح والطلاء: طلاءات مضادة للتآكل ومخططات طلاء مخصصة للمناخات القاسية أو علامة الأسطول.
الصيانة والقدرة على الخدمة وإجمالي تكلفة الملكية
تم تصميم مقطورة التفريغ ثلاثية المحاور الثقيلة لصيانة سهلة. التعليق الميكانيكي والمسننات الورقية المتينة أسهل في الخدمة وأكثر تحملاً للبقايا مقارنة ببعض أنظمة التعليق الهوائية أو المعقدة. يبسط ترتيب العارضة المتصلة بمسامير استبدال الأقسام التالفة. من خلال التركيز على الصلب السميك في المناطق الحركة والأنظمة الهيدروليكية الموثوقة، تقلل المقطورة من التوقف غير المخطط له وتساعد في التحكم في تكاليف دورة الحياة. يجب أن تركز الفحوصات الروتينية على سلامة المفاصل والأختام على الباب الخلفي، والخطوط الهيدروليكية ومواد التثبيت على العوارض الرئيسية.
اعتبارات السلامة والامتثال
مصممة لتكون متوافقة مع مواصفات النقل الثقيل، تشمل المقطورة ميزات أمان قياسية في الصناعة مثل قفل الباب الخلفي الآمن، ومعدات هبوط مستقرة، وخيارات دبوس الملك المصنفة بشكل صحيح. يجب على المشغلين التحقق من اللوائح المحلية لأحمال المحاور وحدود الأبعاد؛ تسمح مواصفات المقطورة لمهندسي الأسطول بموازنة الحمولة وتوزيع الوزن ليبقى قانونيًا وآمنًا على الطرق العامة.
حالات الاستخدام النموذجية والمستخدمون المستهدفون
هذه المقطورة ثلاثية المحاور مناسبة بشكل خاص ل:
- شركات البناء التي تنقل الرمل والحجر المكسر والركام السائب بين المحاجر ومواقع العمل.
- عمليات التعدين والمحاجر التي تنقل المواد الخام إلى مصانع المعالجة أو المخزونات.
- مقاولي أعمال الطرق الذين يحتاجون إلى مقطورات تفريغ متينة وعالية السعة لمشاريع الحفر ورصف الطرق.
مشغلو الشحن الذين يخدمون المناطق ذات شبكات الطرق الوعرة - خاصة في الأسواق الناشئة مثل إفريقيا حيث تزداد شعبية المقطورات نصف المخصصة للتفريغ.
لماذا تختار هذه المقطورة ثلاثية المحاور للتفريغ؟
تمثل مقطورة التفريغ ثلاثية المحاور الثقيلة توازنًا عمليًا بين الحجم والحمل والمتانة. تم تحسين هيكلها الثقيل ونظام التعليق للطرق الوعرة، وتتيح أشكال الجسم القابلة للتكوين للمشغلين اختيار الحل الأمثل للرمل أو الحجر الثقيل. بالنسبة لمديري الأسطول الذين يبحثون عن أداء تفريغ موثوق به مع صيانة متوقعة وعمر خدمة طويل، فإن هذا الطراز من مجموعة ZW GROUP خيار مقنع.
نصائح تشغيلية وأفضل الممارسات
- توزيع الحمولة: تأكد من التحميل المتساوي عبر الصندوق لمنع التحميل الزائد على محور واحد وإطالة عمر التعليق.
- تشحيم منتظم: صيانة نقاط الارتكاز والمفاصل وواجهة دبوس الملك لتقليل التآكل تحت دورات العمل الشاقة.
- فحوصات هيدروليكية: فحص الخراطيم والأختام والأسطوانات بانتظام؛ استبدال وفقًا لفترات الخدمة لتجنب التوقف غير المخطط له.
- حماية الجسم: في البيئات الكاشطة، فكر في إضافة ألواح تآكل إضافية للوحة القاع أو بطانة تضحية لتقليل تكرار الإصلاحات.
اختر شكل الجسم المناسب: للبضائع الرملية، يقلل الجسم على شكل حرف U من التصاق المواد ويسرع التفريغ؛ للصخور والحصى، يزيد الجسم المربع من السعة.
إرشادات الطلب والدعم المتاح
تقدم مجموعة ZW GROUP تكوينات مرنة لتتناسب مع احتياجات الأسطول. يشمل التسليم القياسي صندوقًا مربعًا سعة 40 مترًا مكعبًا، وهيكلًا ثلاثي المحاور، ونظام تعليق ميكانيكي، ونظام رفع صيني. إذا كنت بحاجة إلى سعة مختلفة، أو حزم رفع معززة، أو تكامل خزانات الوقود/الماء، ناقش ملفك التشغيلي مع مهندس المبيعات حتى يمكن تحديد مواصفات المقطورة بشكل مثالي. يمكن ترتيب توفر قطع الغيار وخيارات الدعم بعد البيع لتتناسب مع شبكات الخدمة الإقليمية.
اعتبارات بيئية وتشغيلية
يقلل البناء المتين من الحاجة إلى الاستبدال المبكر، مما يدعم الاستدامة عن طريق تقليل دوران المواد. يقلل التحميل الفعال ونسبة الحمولة العالية لكل رحلة من عدد الرحلات المطلوبة، مما يقلل من استهلاك الوقود والانبعاثات لكل طن منقول. بالنسبة للعمليات طويلة المسافة، يعتبر خزان الوقود الاختياري تحت الهيكل إضافة عملية تقلل من وقت التوقف لإعادة التزويد.
مثال حالة: أسطول بناء الطرق
استبدل مقاول طرق متوسط الحجم يعمل في ظروف رصف مختلطة المقطورات أحادية المحاور القديمة بمقطورة التفريغ ثلاثية المحاور سعة 40 م³. شملت الفوائد المحققة رحلات أقل لكل مشروع بسبب الحجم الأكبر، وتكلفة نقل أقل لكل طن، وفترات صيانة أقل لأن الهيكل الأقوى تحمل أحمال الصخور الكاشطة بشكل أفضل. أثبت التعليق الميكانيكي متانته في الأقسام خارج الطريق، مما قلل من أعطال المحور ونهاية العجلة.
أسئلة متكررة
س: هل يمكن للمقطورة حمل أكثر من 50 طنًا؟
ج: التصميم القياسي مصنف لحمولة 60 طنًا. إذا كانت الاحتياجات التشغيلية تتطلب حمولات أعلى باستمرار، يمكن لمجموعة ZW GROUP تقييم نظام رفع معزز وحزمة عوارض معززة لزيادة سعة الرفع. يجب أن يتوافق أي تعديل مع لوائح حمل المحاور المحلية وأن يتم التحقق منه من خلال تقييم هندسي.
س: هل المقطورة مناسبة للنقل لمسافات طويلة؟
ج: نعم - خاصة عند تركيب خزانات وقود أو ماء اختيارية أسفل الهيكل للعمليات النائية. يدعم التصميم الهيكلي سرعات الطريق السريع عند التحميل والصيانة بشكل صحيح. للرحلات الطويلة، خطط لفحوصات منتظمة لنظام التعليق والإطارات والأنظمة الهيدروليكية.
س: أي شكل جسم يجب أن أختار؟
ج: اختر شكل حرف U للمواد الرملية بشكل أساسي (تفريغ أنظف) والشكل المربع لأقصى حجم مع الحجارة والحصى. التكوين القياسي المقدم هنا هو شكل مربع مُحسّن لنقل الركام الثقيل.
ملاحظات نهائية ودعوة للعمل
تم تصميم مقطورة التفريغ ثلاثية المحاور الثقيلة من مجموعة ZW GROUP للمشغلين الذين يحتاجون إلى مقطورة نصف تفريغ متينة وعالية السعة قادرة على التعامل مع العمل الشاق في البناء والمحاجر والتعدين. إذا كنت بحاجة إلى مقطورة بتعديلات محددة - سعة مختلفة، أو حزمة رفع معززة، أو خزانات مدمجة - يمكن لفريقنا التصميم وفقًا لطلبك للنقل. اتصل بمهندسي المبيعات لدينا لطلب عرض أسعار مفصل، أو رسومات فنية، أو لمناقشة توافق الأسطول وأوقات التسليم.
للاستفسارات، يرجى تقديم نوع الحمولة المعتاد، ومتوسط الحمولة لكل رحلة وطبيعة التضاريس التشغيلية حتى نتمكن من التوصية بالتكوين الأمثل وأي خيارات تعزيز. نرحب بالاستشارات القائمة على المشاريع ويمكننا دعم المواصفات للوحدات الفردية حتى الأساطيل الكاملة.
مواصفات المنتج
فيما يلي المواصفات الفنية المعتمدة لمقطورة التفريغ سعة 40 مترًا مكعبًا كما يتم توريدها. تعكس جميع البيانات تكوين المقطورة المقدم حاليًا ويجب استخدامها لأغراض التخطيط واتخاذ قرارات الشراء.
