كيفية اختيار مقطورة منخفضة السطح للخدمة الشاقة لآلات البناء

يتطلب نقل المعدات الهندسية كبيرة الحجم بنية تحتية قوية. إن اختيارمقطورة منخفضة السطح للخدمة الشاقةمثالية هو قرار تشغيلي حاسم يؤثر مباشرة في سلامة النقل, والامتثال للوائح, والعمر التشغيلي للمكونات الميكانيكية. وبالنسبة لمشغلي الخدمات اللوجستية الذين ينقلون الحفارات, والجرافات, والرافعات الزاحفة, يجب أن تتحملمقطورة منخفضة السطح مخصصة لآلات البناءإجهادات ديناميكية هائلة مع الحفاظ على مركز ثقل منخفض. في هذا الدليل الهندسي الاحترافي, توضح ZW Vehicle Group المقاييس الفنية الأساسية المطلوبة لمواءمة مواصفات مقطورة النقل الثقيل الخاصة بك مع احتياجات أسطولك المحددة.

1. تحليل ملف الحمولة ومقاييس توزيع الوزن

المعيار الفني الأهم عند اختيار تصميممقطورة منخفضة السطح المواصفات هو أقصى قدرة تحمل للحمل المركز. تتميز آلات البناء بتوزيعات وزن فريدة; فعلى سبيل المثال, يتركز الوزن الهائل للحفار الهيدروليكي عبر جنازيره في منطقة تماس ضيقة. عند مراجعة مقطورة نقل ثقيل, يجب حساب كل من الوزن الإجمالي الساكن ومعامل التأثير الديناميكي أثناء النقل.

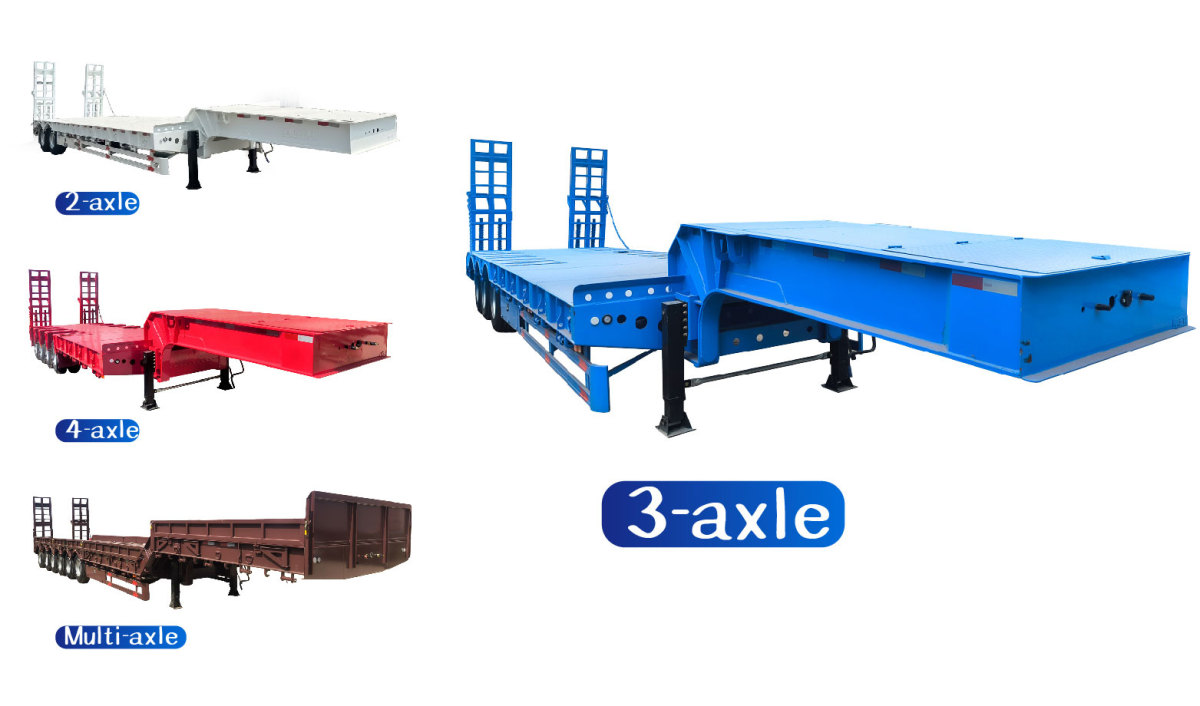

• 30 إلى 60 طن: مناسبة عادة للرافعات ذات العجلات القياسية, والحفارات المتوسطة, ومداحل الطرق المدمجة. يفي بذلك تكوين قياسي من 3 محاور.
• 60 إلى 100 طن: تتطلب هيكلا معززا للخدمة الشاقة, وغالبا ما تحتاج إلى إعداد مقطورة منخفضة السطح متعددة المحاور مع 4 محاور أو عربات محاور خطية لتوزيع الوزن على البنية التحتية للطرق السريعة.

• 100+ طن: تتطلب هياكل معيارية متخصصة, أو محاور متعددة الخطوط, أو أنظمة تعليق هيدروليكية لمنع مخالفات زيادة الحمل على الجسور.

2. اختيار التكوين الأمثل لرقبة الإوزة

تربط بنية رقبة الإوزة مسمار العجلة الخامسة لوحدة الجر بالسطح الرئيسي للمقطورة. ويحدد اختيار التصميم المناسب كيفية تحميل الآلات على نصف المقطورة منخفضة السطح.

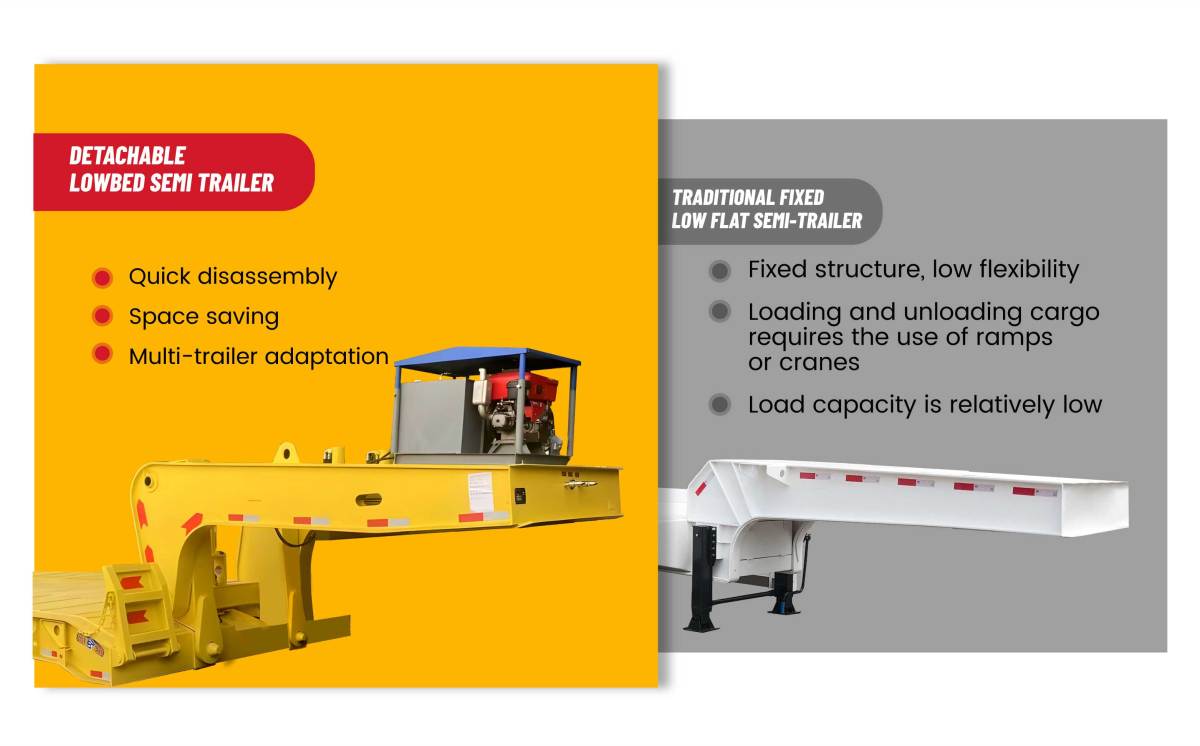

رقبة إوزة ثابتة مقابل مقطورة برقبة إوزة قابلة للفصل (RGN)

تستخدم المقطورات منخفضة السطح القياسية رقبة إوزة ثابتة, مما يجبر الآلات على الصعود من الخلف عبر منحدرات ثقيلة. ومع ذلك, بالنسبة للآلات المتخصصة أو ذات مركز الثقل العلوي المرتفع, توفرمقطورة برقبة إوزة قابلة للفصل مستوى أمان لا يضاهى. من خلال فصل الرقبة الأمامية عن السطح الرئيسي, تهبط المقطورة إلى الأرض, لتعمل كمنحدر خاص بها بزاوية منخفضة للغاية. وهذا يسمح للرافعات الزاحفة والآلات الصناعية الثقيلة المعطلة بالقيادة مباشرة إلى السطح المنخفض من الجهة الأمامية, مما يقلل مخاطر الانقلاب.

3. الهندسة الأبعادية: ارتفاع سطح العمل وتمديد العرض

تفرض قيود الخلوص أسفل الجسور وخطوط الكهرباء العلوية ضرورة مطلقة لتقليل ارتفاع السطح. تحققالمقطورة منخفضة السطح لآلات البناء عالية الجودة توازنا بين الخلوص الأرضي الهيكلي ولوائح حد الارتفاع الإجمالي للحمولة.

تتراوح ارتفاعات السطح القياسية من 850mm إلى 1250mm. تعمل الارتفاعات الأقل على تحسين الثبات أثناء الانعطاف بسرعات عالية من خلال خفض مركز ثقل الحمولة. وبالنسبة للحفارات العريضة التي تتجاوز أبعاد المسارات القياسية, ابحث عن مقطورات منخفضة السطح مصممة بدعامات جانبية قابلة للتمديد. يمكن لهذه الأذرع الهيكلية المتأرجحة للخدمة الشاقة توسيع عرض سطح العمل من 2.5 متر إلى 3.0 متر أو أكثر, مما يوفر دعما جانبيا مستقرا لآثار الجنزير ذات العرض الزائد.

4. أنظمة المحاور والسلامة الهيكلية للتعليق

تتحمل مجموعة المحاور العبء الهيكلي الأكبر عند نقل الآلات الثقيلة. في ZW Vehicle Group, نؤكد على استخدام أنظمة تعليق ميكانيكية للخدمة الشاقة بزنبركات ورقية أو نماذج تعليق هوائي متقدمة. عند تكوينمقطورة منخفضة السطح متعددة المحاور, فإن اختيار علامات تجارية عالية المستوى مثل BPW أو FUWA بسعات من 13 طن إلى 20 طن يضمن هوامش أمان كافية ضد الإجهاد الحراري والحفر غير المتوقعة في الطريق.

بالنسبة للعمليات التي تشمل تضاريس تعدين معقدة أو أنصاف أقطار بلدية ضيقة, ينبغي تحديد محاور قابلة للتوجيه أو ترتيبات توجيه هيدروليكية. تقلل أنظمة التوجيه النشطة هذه من احتكاك الإطارات بشكل كبير وتمنع إجهاد الالتواء الهيكلي على امتداد صفائح الجسر الطولي الرئيسي.

5. تصميمات المنحدرات: منحدرات نصف المقطورة منخفضة السطح الميكانيكية مقابل الهيدروليكية

يتطلب تحميل المقطورات ذات الوصول الخلفي هندسة منحدرات موثوقة. وينحصر الاختيار بين سهولة التشغيل الميكانيكي اليدوي والطاقة الهيدروليكية الآلية الاحترافية للخدمة الشاقة.

يستخدم المنحدر الميكانيكي القياسي نوابض رجوع ثقيلة مدمجة, مما يتطلب جهدا يدويا للخفض والرفع. وهذا فعال لمشغلي الأساطيل الذين يديرون معدات أخف. في المقابل, تتميزنصف المقطورة منخفضة السطح الهيدروليكية بأسطوانات عالية الضغط مخصصة تعمل بواسطة وحدة طاقة مستقلة بمحرك ديزل أو PTO الجرار. ترفع هذه الأنظمة الهيدروليكية وتخفض منحدرات قابلة للطي متعددة المقاطع بسلاسة, وتستوعب أحمالا زاحفة ثقيلة تصل إلى 80 طن دون أي إجهاد بدني على المشغلين, مما يضمن سير عمل تحميل سريع وآمن في مواقع البناء.

الخلاصة: اختر مصنعا يتمتع بخبرة هندسية مخصصة

لكل أسطول بناء ملفات تشغيل مميزة. إن شراء مقطورة جاهزة دون التحقق من درجات فولاذ العارضة الرئيسية (مثل الفولاذ عالي الشد HG60 أو Q345B) يمكن أن يؤدي إلى تشوه هيكلي دائم أو ترهل خطير في العارضة. تتخصص ZW Vehicle Group في تصنيع خياراتمقطورات منخفضة السطح للخدمة الشاقة مصممة هندسيا حسب الطلب ومهيأة بدقة لمشاريع البنية التحتية العالمية. تعاون مع خبرائنا الهندسيين لاختيار المزيج الأمثل من قدرة الهيكل على تحمل الحمولة, وتعدد استخدامات رقبة الإوزة المتقدمة, وتكوينات المنحدرات الميكانيكية الآمنة.
